High Speed Spin Tests                    高速旋转测试

90° Probes Measure Radial Growth: Small Fiber Optic Probe is shown next to the larger capacitance sensor.

90°探头测量径向增长：小型光纤探头显示在较大的电容传感器旁边。(来自Google翻译)

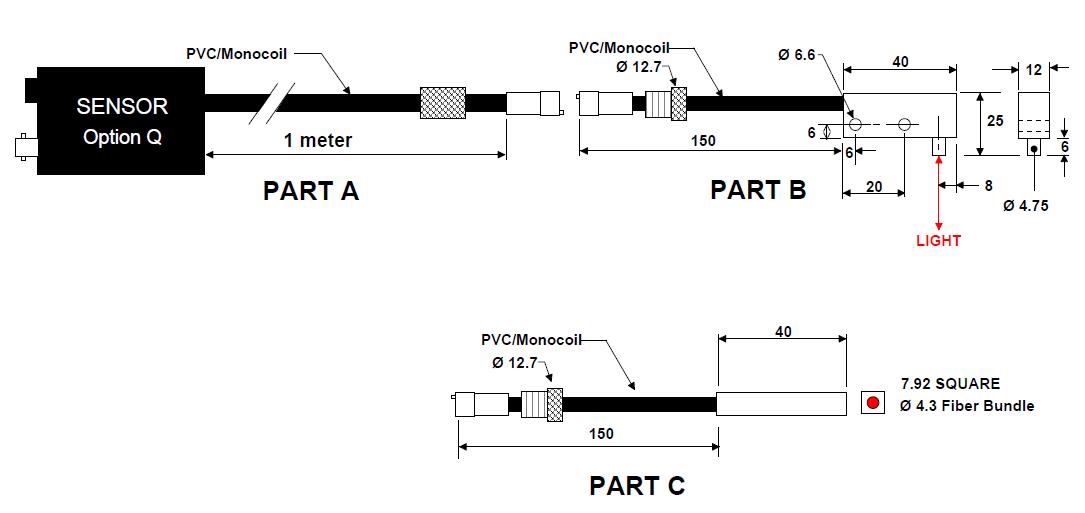

90° Fiber Optic Probe                    90°光纤探头

Micro-Turbine Development          微型涡轮机开发

1,000,000 rpm Speed Counting - Micro-Turbine developers are using Philtec model D6 Ø150 µm probes to detect tiny bumps on the rotor.

1,000,000 rpm的速度计数 - 微型涡轮机开发人员正在使用PHILTEC型号D6Ø150μm探头来检测转子上的微小凸起

• M.I.T.   麻省理工学院

•


• Columbia University   哥伦比亚大学

•


• Johns Hopkins Applied Physics Lab   约翰霍普金斯大学应用物理实验室

• Onera, the French Aerospace Lab   法国航空航天实验室

Conditions                                                              工况

• Bird Strikes                                               　             　飞行相撞(鸟)

• Catastrophic Loss of an Engine                　                   发动机灾难性损坏

Sensor Requirements                                                 传感器要求

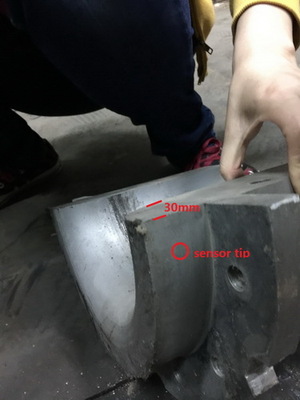

• 30 mm Displacement of Engine Support Structure                  　                  发动机支撑结构30mm位移量

• Side-Viewing Probes    侧视探头



• 12 m Fiberoptic Cables  12米光纤线缆



• 20 KHz Sensor Bandwidth   20KHz采样频率



High Speed Compressor Blade Vibration Tests        高速压缩机叶片震动测试

The compressor test rig uses a small axial blisk from a 2 stage LTS101 Turboshaft Engine.

压缩机试验台使用来自2级LTS101涡轮轴发动机的小型轴向叶盘。

• A High Speed Philtec D63 Probe was attached to the shroud and pointed radially inward at the blade tips.

  高速PHILTEC D63探头连接在保护罩上，并径向向内指向叶片顶端。




• Blade vibration can be detected directly from the deviation in expected arrival time curves for each blade.

  可以直接从每个叶片的预期到达时间曲线的偏差中检测叶片震动。


The Solution   方案

By jacketing the fiberoptic cable in non-metallic materials, and by constructing the sensor tip from non-metallic or non-magnetic materials, Philtec sensors can be configured to perform measurements in very high magnetic fields. successful applications to several Tesla have been reported.

通过用非金属材料包裹光纤电缆，并通过用非金属或非磁性材料构建传感器探头，PHILTEC传感器可配置在非常高的磁场中进行测量。已经在特斯拉有了成功案例。

The case   案例分析

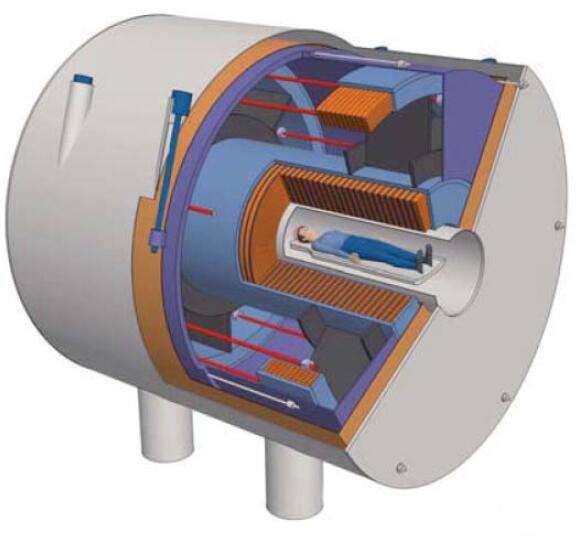

The magnetic field strength required for MRI imaging demands the use of a superconducting magnet at cryogenic temperatures. A manufacturer of MRI Scanning Machines wanted to measure 2 mm displacements (distortions) of the magnetic structural elements and be able to resolve a few microns. The sensing environment is extreme, including:

MRI成像所需的磁场强度要求在低温下使用超导磁体。 MRI扫描机的制造商想要测量磁性结构元件的2mm位移（扭曲）并且能够分辨几微米。传感处于极端环境中，包括：

• Very High Magnetic Field    　强磁场环境

• Very High Voltage               　强电压环境

• Immersion in Liquid Helium   浸泡在液氦中

The Sale 供货

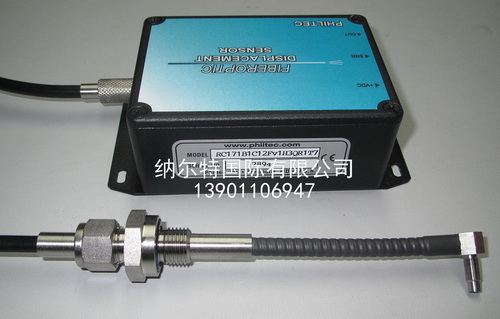

The customer purchased 14 cable assemblies 9.3 m long and seven model RC100 sensor amplifiers.The cable assemblies (one shown here) feature:

客户购买了14根长9.3米的光纤线缆组件和7个型号为RC100传感器。光纤线缆组（此处显示的一个）具有以下特点：

• Passivated Brass Sensor Tips   钝化黄铜传感器探头

• PTFE Sheathed Fiber Optic Cables For Installation Inside the Cryostat

　用于安装在低温恒温器内的PTFE护套光纤电缆

• A Vacuum Passthru Fitting model Fv1 真空选配组件Fv1

Seven cable assemblies will be mounted on one side of the machine and seven on the other side. The amplifiers will be connected to the cable assemblies for readings one side at a time.

七个光纤线缆组安装在机器的一侧，七个安装在另一侧。放大器连接到线缆组件，以便一次读取一侧。

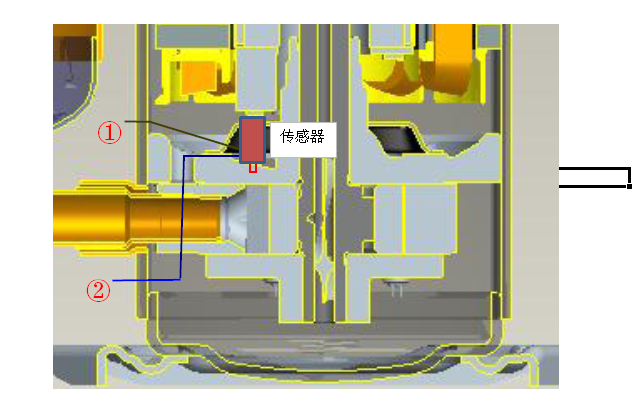

压缩机内部阀片震动位移测量

压缩机内部工况：

压力：5Mpa

温度：150c

油水混合物

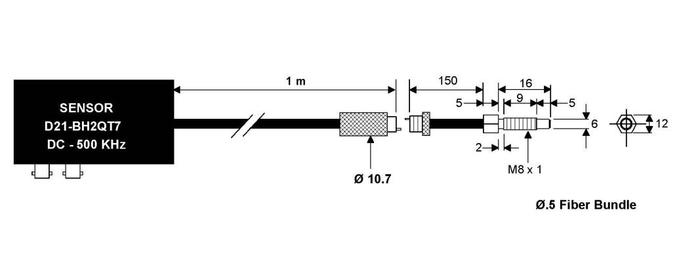

传感器采用模拟输出，定制探头

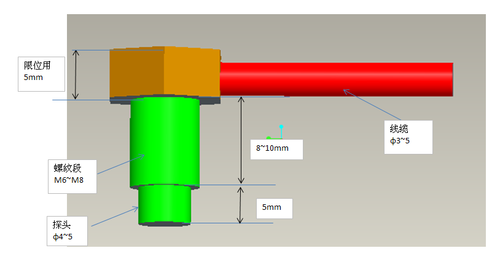

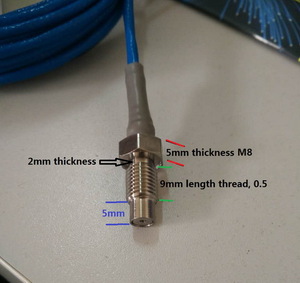

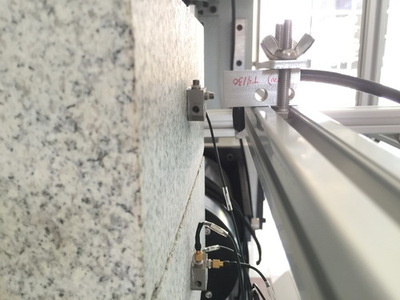

为不同客户专属定制的各类传感器探头，适用于不同的工况
